LN1172
高PSRR 高輸入電壓CMOS 電壓穩壓器
LN1172 系列是一款采用CMOS 工藝實現的三端高輸入
電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達
到70mA，最大工作電壓可達到28V，最高耐壓為40V。其

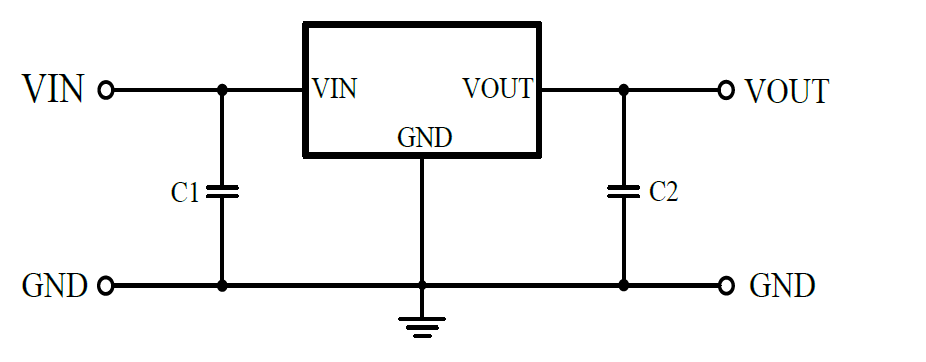

輸出固定電壓的范圍是1.8V～5.0V，用戶也可通過外圍應用
電路來實現輸出電壓可調。由于采用的CMOS 工藝，它可實
現低壓差和小靜態電流。芯片內置過流保護和短路保護電路，
可確保工作安全和使用壽命。
■ 產品概述
LN1172 系列是一款采用CMOS 工藝實現的三端高輸入
電壓、低壓差、小輸出電流電壓穩壓器。它的輸出電流可達
到70mA，最大工作電壓可達到28V，最高耐壓為40V。其
輸出固定電壓的范圍是1.8V～5.0V，用戶也可通過外圍應用
電路來實現輸出電壓可調。由于采用的CMOS 工藝，它可實
現低壓差和小靜態電流。芯片內置過流保護和短路保護電路，
可確保工作安全和使用壽命。
■ 用途
? 電池供電設備
? 通訊設備
■ 產品特點

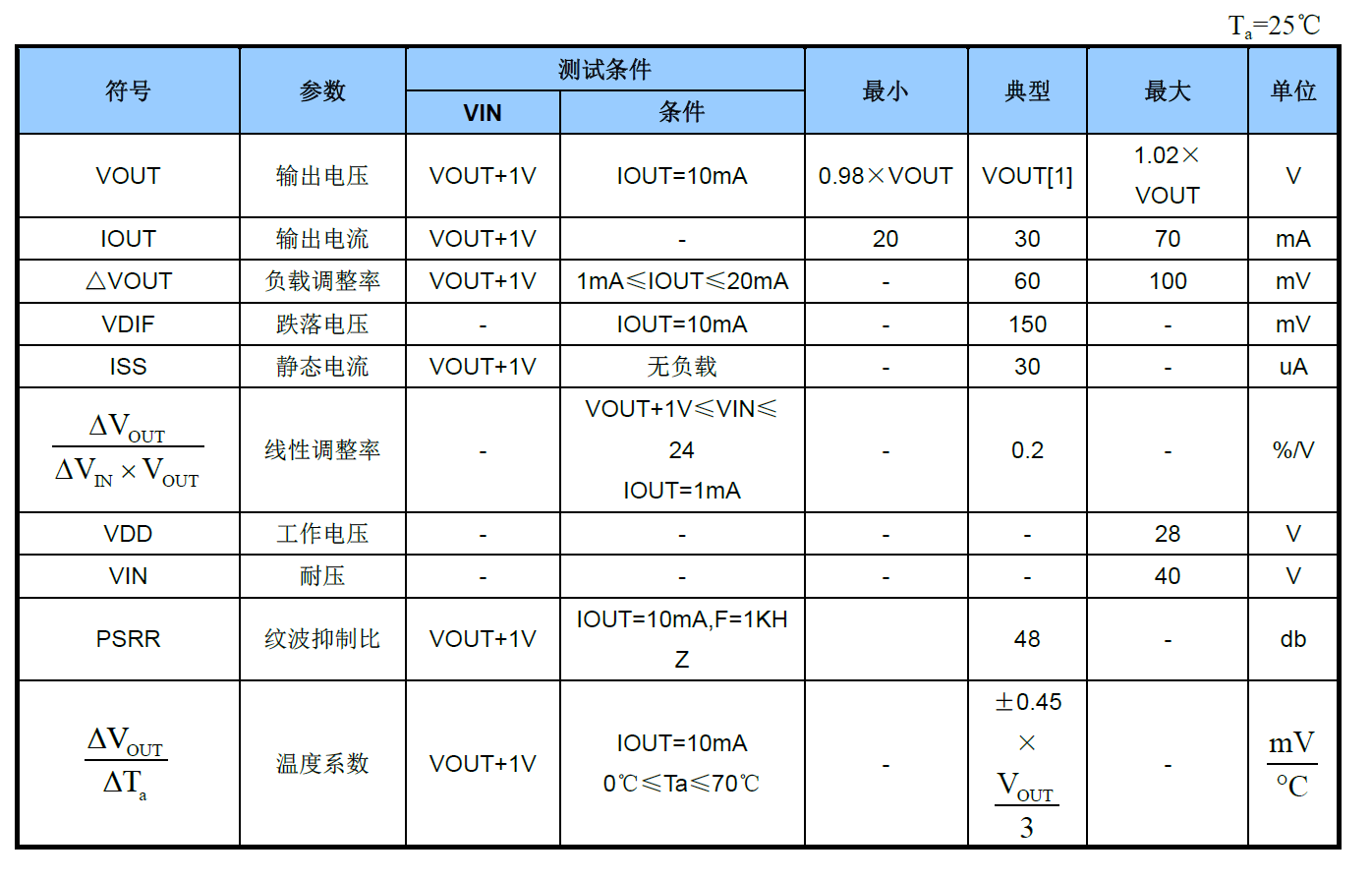

? 高精度輸出 最高可達±2%
? 小溫度系數 ＜±100ppm/℃
? 高工作電壓 最高達28V
? 高耐壓 最高達40V
? 內置保護電路 過流保護和短路保護
? 輸出電流 70mA（最大值）

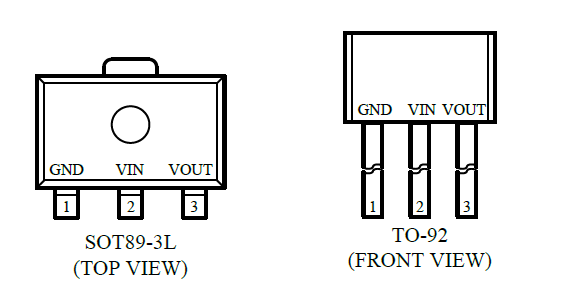

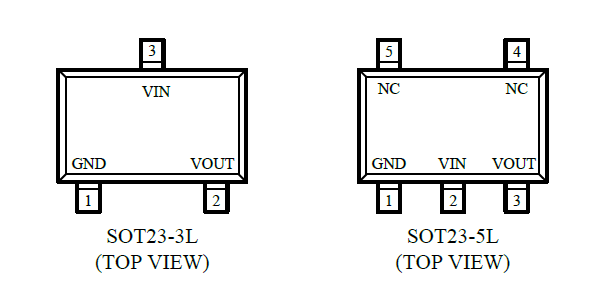

? 小封裝形式 TO-92，SOT89，SOT23 以及客戶要
求的封裝
